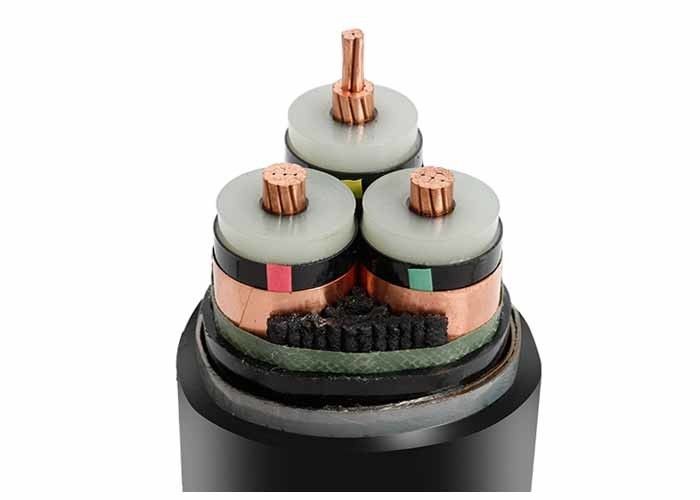

Name: Cable halogène à faible teneur en fumée et à zéro teneur en halogène blindé à bande d'acier
Brand: Shenzhen Chengtiantai Cable Industry Development Co.,Ltd
SKU: Pour les appareils à commande numérique:
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Tension nominale: 3.6/6 kV

Isolation: XLPE

No. de conducteur: 3 cœurs

Gaine: Composé de PVC

Matériau conducteur: Classe de cuivre nue 2

Produit de fabrication: CABLE CTT de Shenzhen

Mettre en évidence:

câble de lshf

cables électriques de lszh

câbles de lszh de distribution d'énergie

Informations de base

Lieu d'origine: Shenzhen, Chine (Mainland)

Nom de marque: CTT cable

Certification: CE, ISO, IEC

Numéro de modèle: Pour les appareils à commande numérique:

Conditions de paiement et expédition

Détails d'emballage: Tambour en bois de fer ou au besoin

Délai de livraison: 7/15 de jours ouvrables

Conditions de paiement: L / C, T / T

Capacité d'approvisionnement: 18 000 m par mois

Galerie

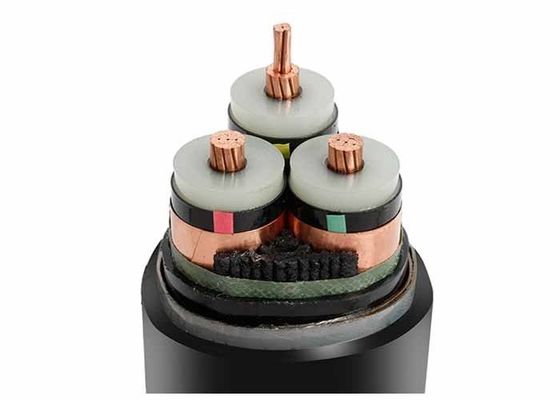

Cable halogène à faible teneur en fumée et à zéro teneur en halogène blindé à bande d'acier

Description de produit

36 / 6 kV 3 noyau XLPE isolé LSZH Tape blindée à trois cœurs.

Conducteur en cuivre stratifié, isolant XLPE, bande de cuivre écranée, noyau posé, câble d'alimentation en PVC à coque interne, blindé et PVC à coque extérieure.

Les câbles à 3 cœurs sont conçus pour la distribution de puissance électrique avec une tension nominale Uo/U:3.6/6 KV et fréquence 50 Hz.

La valeur de la valeur de l'échantillon est la valeur de l'échantillon

1.Conducteur

¢ Classe 2 de cuivre nu conforme à la norme IEC 60228, rond, avec plusieurs fils et compact

2.Écran du conducteur

- revêtement semi-conducteur intérieur

3.L'isolation

L'isolation du noyau est en polyéthylène croisé (XLPE)

4.Écran d'isolation

La couche conductrice externe est extrudée et soudée en permanence avec l'isolation du noyau

Type semi-conducteur
- Sur la couche extérieure semi-conductive, un ruban à semiconducteurs doit être utilisé.

5.Écran métallique

- des bandes en cuivre en hélice d'une épaisseur minimale de 0,1 mm.

6.Le remplisseur!

- Le remplissage de PP.

7.Le ruban adhésif.

Dans la coque.

Je ne sais pas.Le composé.

Avec une armure.

Je ne sais pas.Tape galvanisée en acier double.épaisseur minimale de 0,1 mm

8.La coque

La couche extérieure du composé LSZH

Identification de base:

Je ne sais pas.Des bandes colorées sous l'écran.

Le numéro de série

Le nombre de pièces de rechange doit être déterminé en tenant compte de l'importance des pièces.

Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Je suis désolée.

Données techniques

Plage de température
Pendant l'installation jusqu'à -5°C

Température de fonctionnement
- Max. +90°C. - Je vous en prie.

Température de court-circuit.
+ 250°C (durée du court-circuit max. 5 s)

Radius de flexion minimum
15 x câble Ø

Voltage nominal
Je ne sais pas.0- Je ne sais pas.

Voltage de fonctionnement50 Hz. Je vous en prie.
Pour 3.6/6 kV = max. 7.2 kV

Testez la tension V / 5 min
Pour3- Je ne sais pas.KV est égal à 12 kV.

La force de rupture:

- Je ne sais pas.
Résistance à la traction:

Je ne sais pas.²

36 kilovolts.XLPE isolé, conducteur de cuivre, à noyau unique, écrané, revêtu de PVC

Nombre de cœurs x en seconde.	Isolement épaisseur	Enveloppe intérieure épaisseur	Enveloppe épaisseur	Ø extérieur Environ	le poids Environ	Résultats de l'essai	Résistance au courant à 20 °C
mm2	mm	mm	mm	mm	en kg / km	Une	Une
3 fois 35.	2.5	1.3	2.3	43.5	2993	144	181
3 fois 50.	2.5	1.3	2.4	46.5	3601	172	215
3 fois 70.	2.5	1.4	2.5	49.3	4368	213	263
3 fois 95.	2.5	1.4	2.6	54.3	5348	261	315
3 fois 120.	2.5	1.5	2.8	57.9	6303	301	358
3 fois 150.	2.5	1.6	2.9	61.7	7405	341	402
3 fois 185.	2.5	1.6	3.0	65.4	8646	392	456
3 fois 240.	2.6	1.7	3.2	70.7	10573	459	527
3 fois 300.	2.8	1.8	3.4	77.3	12779	532	599
3 fois 400.	3.0	2.0	3.7	88.1	17225	624	685

*Les dimensions et les spécifications peuvent être modifiées sans préavis.

Test des câbles à tension moyenne

Tests de routine:	Épreuves par échantillon:	Tests de type:
Ces essais non destructifs sont normalement effectués sur toutes les longueurs fabriquées. - Résistance du conducteur - Essai d'étincelle sur le revêtement - Tests de tension sur gaine - Testez la tension de courant continu sur la couverture.	Ces essais potentiellement destructeurs sont normalement effectués à chaque série de production. - Examen du conducteur et de ses dimensions - Essai à chaud pour l'isolation XLPE - Épaisseur de l'isolation et du revêtement - Un test de tension de 4 heures.	Ces essais destructeurs sont normalement effectués en complément des essais précités au début de l'alimentation d'un câble particulier afin de valider sa conception. - essais de type électrique, y compris le cycle de flexion et de chaleur - les essais de type non électriques, y compris les propriétés mécaniques après vieillissement et les essais en conditions de feu.

Emballage et expédition

Emballage: tambour en bois d'acier, autre selon les besoins; longueur standard de livraison 300 m

Détails de l' emballage:		Livraison:

Barres en acier et en bois	Tambour de câble dans le conteneur	expédié dans les 15 jours suivant le paiement

Données du tambour de câble

TABONNES à câble	D1=Diamètre de la bride ((mm)	W = largeur utile (mm)	D2=Diamètre du baril ((mm)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

Port de livraison:


Port de Shenzhen	Port de Hong Kong	Port de Guangzhou

Notre production en chiffres

● Début de la production de câbles1983
● 35 années d'expérience dans la fabrication de câbles

● Les ventes en 2016 ont été de500 millions USD

●100,000 - Je vous en prie²Zones de production
●350 Employés formés à la volonté
● Exporté plus de 22 pays
●2 Usine de fabrication
●1 Centre de recherche et développement

●200Ensembles d'équipements d'essai

●100Objets d'essai
● 8 atelier
●40machines à dessiner des fils
●10machines à grouper
●28 Système d'extrudeuse
●42 Machines de décapage
●10Machines à tresser

Le câble Shenzhen chengtiantai exploite des systèmes de gestion certifiés conformes à:

	Certificat	Les informations
	La norme ISO 9001 déclare:2008 Systèmes de gestion de la qualité	Le certificat ISO 9001 est le suivant:2008 ¥ Shenzhen chengtiantai développement de l'industrie du câble Co.Ltd. ; Certifié par Guangdong Quality Testing CTC Certification Co.Ltd. Valide jusqu'au 6 novembre 2027
	La norme ISO 14001 est la suivante:2004 Systèmes de gestion environnementale	Certificat ISO 14001:2004 ¥ Shenzhen chengtiantai développement de l'industrie du câble Co.Ltd. ; Certifié par Guangdong Quality Testing CTC Certification Co.Ltd. ¢ Valide jusqu'àLe 6 novembre 2027
	La norme OHSAS 18001 est la suivante:2007 Spécification d'évaluation des systèmes de gestion de la santé et de la sécurité au travailsystèmes de gestion environnementale	¢ Certificat OHSAS 18001:200e7 ¥ Shenzhen chengtiantai développement de l'industrie du câble Co.Ltd. ; Certifié par Guangdong Quality Testing CTC Certification Co.Ltd. ¢ Valide jusqu'àLe 6 novembre 2027

Processus de fabrication du câble électrique à tension moyenne


1. une tige de cuivre	2. dessin de fil	3. enfilage de fil

4- Isolation par triple extrusion	5.Processus de sélection	6. revêtement extérieur

7Marquage de la gaine	8- Je fais mes bagages.	9- Inspection de décharge partielle

Quel bon plan sur notre usine de fabrication

Situé à: Le parc industriel de Chengtiantai, nouveau district de Guangming, Shenzhen P. R. Chine 518106

Services à la clientèle:

Paramètres d'ordre recommandés

- Je ne sais pas.

Pour un devis rapide / fournitures s'il vous plaît assurez-vous que vos demandes et vos commandes sont
sécuriser les données suivantes:

1 - Norme internationale ou spéciale (ou utilisation précise du câble).
2 - Tension nominale.
3 - Conducteurs en cuivre ou en aluminium.
4 - Taille de chaque conducteur.
5 - Matériau isolant: XLPE ou autres.
6 - Nombre et identification des conducteurs.
7 - Autres exigences.
8 - Emballage.
9 - Délai de livraison requis.
10 - Validité requise.

Si tout cela semble un peu trop technique pour vous, alors pourquoi ne pas nous contacter.

Nous sommes heureux de vous aider à identifier les meilleurs produits pour votre application spécifique et de répondre à toutes vos questions.

Tél.: +86 755 6114 5028
Fax: +86 755 61137976
Le courrier électronique: cttcable@hotmail.com
Le siège social est situé à Chengtiantai Industrial Park, Lisonglang community, Gongming office, Guangming district, Shenzhen P.R. China 518106

La garantie

Pour une période commençant à la date d'expédition des marchandises à l'acheteur et se poursuivant pendant une période de 12 mois par la suite.
