Cable d'alimentation à tension moyenne isolé à 3 cœurs XLPE 3.6/ 6 kV, 6/ 10 kV, 8.7/ 15 kV, 12/20 kV
XLPE isolé, conducteur en cuivre, 3 cœurs, écrané, revêtu de PVC
Les câbles d'alimentation à 3 cœurs XLPE Isolated MV sont conçus pour la distribution d'énergie électrique à tension nominale Uo/ U:3.6/ 6 kV, 6/ 10 kV, 8.7/ 15 kV, 12/20 kVet une fréquence de 50 Hz.
Ces câbles isolés XLPE sont largement utilisés dans les industries du bâtiment et de la construction, des énergies renouvelables et de la transmission d'électricité où les câbles peuvent être posés directement dans le sol ou les conduits de câbles.

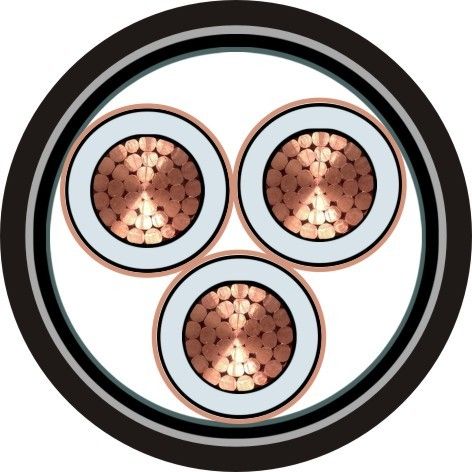

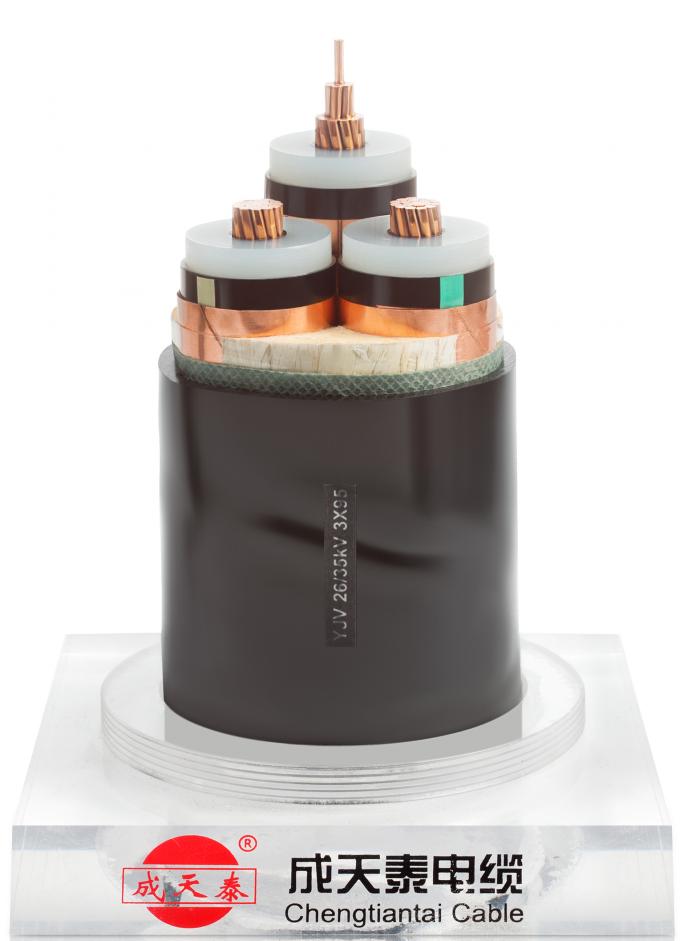

Construction d'un câble MV isolé XLPE
|
|
La construction du câble MV isolé XLPE:
1- Conducteur.
¢ Classe 2 de cuivre nu conforme à la norme IEC 60228, rond, avec plusieurs fils et compact
2. Écran du conducteur
- revêtement semi-conducteur intérieur
3. isolation
L'isolation du noyau est en polyéthylène croisé (XLPE)
4Écran d'isolation
La couche conductrice externe est extrudée et soudée en permanence avec l'isolation du noyau
Type semi-conducteur
- Sur la couche extérieure semi-conductive, un ruban à semiconducteurs doit être utilisé.
5. écran métallique
- des bandes en cuivre en hélice d'une épaisseur minimale de 0,1 mm.
Séparateur
¢ Au-dessus de l'écran ainsi que sous la gaine extérieure, une couche de séparation doit être utilisée (p. ex. ruban adhésif).
6. Remplisseur
- Le remplissage de PP.
7- Le ruban adhésif.
8- Une couverture.
¢ Enveloppe extérieure en composé PVC
Identification de base:
¢ Des bandes colorées sous l'écran.
|
|
|
|
Le numéro de série
Le nombre de pièces de rechange doit être déterminé en tenant compte de l'importance des pièces.
Les États membres doivent fournir des informations détaillées sur les mesures à prendre.
Caractéristique spéciale
À la demande
Je ne sais pas.Rétractable à la flamme Cat.C
Je ne sais pas.Rétracteur de flamme non catégorie
Je ne sais pas.Anti-termites
Je ne sais pas.Anti-rongeurs
Je ne sais pas.Résistance aux UV
Je ne sais pas.Faible teneur en fumée zéro halogène
|
Je suis désolée.
|
DATES TÉCNICES D'un câble en cuivre isolé XLPE
|
|
Plage de température
Pendant l'installation jusqu'à -5°C
Température de fonctionnement
- Max. +90°C. - Je vous en prie.
Température de court-circuit.
+ 250°C (durée du court-circuit max. 5 s)
Radius de flexion minimum
15 x câble Ø
La force de rupture:
- Je ne sais pas.
Résistance à la traction:
Je ne sais pas.2
|
Voltage nominal
¥ U0/U 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV
Voltage de fonctionnement, 50 Hz
pour 3,6/6 kV = max. 7,2 kV
Pour les appareils de commande électronique, la valeur de l'appareil doit être égale ou supérieure à:
pour 8,7/15 kV = 17,5 kV maximum
pour 12/20 kV = max. 24 kV
Testez la tension V / 5 min
Pour les appareils électroniques de type V, la valeur de l'électricité utilisée doit être égale ou supérieure à:
pour 6/10 kV = 21 kV
pour 8,7/15 kV = 30,5 KV
pour 12/20 kV = 42 kV
|
36,6 kV XLPE Puissance isoléecâble, Conducteur en cuivre, écrané, enveloppé en PVC
|
Nombre de noyaux
|
section transversale nominale
|
Opération
la tension
- Je ne peux pas.
|
Nominale
la tension
U0/U
|
Isolement
épaisseur
|
Enveloppe
épaisseur
Nominale
valeur
|
Ø extérieur
Environ
|
le poids
Environ
|
Résultats de l'essai
|
Résistance au courant à 20 °C
|
résistance maximale en courant continu à 20°C
|
|
Je ne veux pas.
|
mm2
|
KV
|
KV
|
mm
|
mm
|
mm
|
en kg / km
|
Une
|
Une
|
Pour les véhicules à moteur
|
|
3
|
35
|
7.2
|
3.6 / 6
|
2.5
|
2.2
|
38.5
|
2073
|
142
|
185
|
0.52
|
|
3
|
50
|
7.2
|
3.6 / 6
|
2.5
|
2.3
|
41.5
|
2614
|
169
|
216
|
0.39
|
|
3
|
70
|
7.2
|
3.6 / 6
|
2.5
|
2.4
|
44.3
|
3317
|
210
|
264
|
0.27
|
|
3
|
95
|
7.2
|
3.6 / 6
|
2.5
|
2.5
|
49.3
|
4183
|
257
|
316
|
0.19
|
|
3
|
120
|
7.2
|
3.6 / 6
|
2.5
|
2.6
|
52.5
|
5014
|
298
|
360
|
0.15
|
|
3
|
150
|
7.2
|
3.6 / 6
|
2.5
|
2.7
|
56.1
|
6000
|
336
|
402
|
0.12
|
|
3
|
185
|
7.2
|
3.6 / 6
|
2.5
|
2.8
|
59.8
|
7154
|
393
|
461
|
0.10
|
|
3
|
240
|
7.2
|
3.6 / 6
|
2.6
|
3.0
|
64.9
|
8925
|
463
|
533
|
0.08
|
|
3
|
300
|
7.2
|
3.6 / 6
|
2.8
|
3.2
|
71.3
|
10937
|
526
|
599
|
0.06
|
|
3
|
400
|
7.2
|
3.6 / 6
|
3.0
|
3.5
|
80.3
|
14214
|
605
|
680
|
0.05
|
6/ 10 (12) kV XLPE Cable d'alimentation isolé, conducteur en cuivre, écrané, enveloppé en PVC
|
Nombre de noyaux
|
section transversale nominale
|
Opération
la tension
- Je ne peux pas.
|
Nominale
la tension
U0/U
|
Isolement
épaisseur
|
Enveloppe
épaisseur
Nominale
valeur
|
Ø extérieur
Environ
|
le poids
Environ
|
Résultats de l'essai
|
Résistance au courant à 20 °C
|
résistance maximale en courant continu à 20°C
|
|
Je ne veux pas.
|
mm
|
KV
|
KV
|
mm
|
mm
|
mm
|
en kg / km
|
Une
|
Une
|
Pour les véhicules à moteur
|
|
3
|
50
|
12
|
6/ 10
|
3.4
|
2.4
|
44.4
|
2636
|
169
|
216
|
0.39
|
|
3
|
70
|
12
|
6/ 10
|
3.4
|
2.5
|
48.1
|
3336
|
148
|
183
|
0.27
|
|
3
|
95
|
12
|
6/ 10
|
3.4
|
2.7
|
52
|
4185
|
178
|
218
|
0.19
|
|
3
|
120
|
12
|
6/ 10
|
3.4
|
2.8
|
55.2
|
5009
|
246
|
266
|
0.15
|
|
3
|
150
|
12
|
6/ 10
|
3.4
|
2.9
|
58.7
|
5979
|
267
|
318
|
0.12
|
|
3
|
185
|
12
|
6/ 10
|
3.4
|
3.0
|
62.5
|
7109
|
308
|
361
|
0.1
|
|
3
|
240
|
12
|
6/ 10
|
3.4
|
3.1
|
67.6
|
8845
|
335
|
406
|
0.08
|
8.7/ 15 (17.5) kV XLPE Cable d'alimentation isolé, conducteur en cuivre, écrané, enveloppé en PVC
|
Nombre de cœurs x
en seconde.
|
Opération
la tension
- Je ne peux pas.
|
Nominale
la tension
U0/U
|
Isolement
épaisseur
|
Enveloppe
épaisseur
Nominale
valeur
|
Ø extérieur
Environ
|
le poids
Environ
|
Résultats de l'essai
|
Résistance au courant à 20 °C
|
résistance maximale en courant continu à 20°C
|
|
mm2
|
KV
|
KV
|
mm
|
mm
|
mm
|
en kg / km
|
Une
|
Une
|
Pour les véhicules
|
|
3 fois 35.
|
17.5
|
8. 7 / 15
|
4.5
|
2.5
|
48
|
2682
|
148
|
183
|
0.52
|
|
3 fois 50.
|
17.5
|
8. 7 / 15
|
4.5
|
2.6
|
51
|
3265
|
178
|
218
|
0.39
|
|
3 fois 70.
|
17.5
|
8. 7 / 15
|
4.5
|
2.7
|
54.8
|
4014
|
246
|
266
|
0.27
|
|
3 fois 95.
|
17.5
|
8. 7 / 15
|
4.5
|
2.8
|
58.5
|
4898
|
267
|
318
|
0.19
|
|
3 fois 120.
|
17.5
|
8. 7 / 15
|
4.5
|
2.9
|
61.7
|
5767
|
308
|
361
|
0.15
|
|
3 fois 150.
|
17.5
|
8. 7 / 15
|
4.5
|
3.0
|
65.3
|
6833
|
335
|
406
|
0.12
|
|
3 fois 185.
|
17.5
|
8. 7 / 15
|
4.5
|
3.1
|
69
|
8040
|
394
|
461
|
0.1
|
|
3 fois 240.
|
17.5
|
8. 7 / 15
|
4.5
|
3.3
|
74.1
|
9945
|
465
|
529
|
0.08
|
|
3 fois 300.
|
17.5
|
8. 7 / 15
|
4.5
|
3.5
|
79.1
|
11863
|
528
|
593
|
0.06
|
|
3 fois 400.
|
17.5
|
8. 7 / 15
|
4.5
|
3.7
|
89.1
|
15320
|
622
|
682
|
0.05
|
12/ 20 (12) kV XLPE Cable électrique MV isolé, Cu, écrané, enveloppé en PVC
|
Nombre de cœurs x
en seconde.
|
Opération
la tension
- Je ne peux pas.
|
Nominale
la tension
U0/U
|
Isolement
épaisseur
|
Enveloppe
épaisseur
Nominale
valeur
|
Ø extérieur
Environ
|
le poids
Environ
|
Résultats de l'essai
|
Résistance au courant à 20 °C
|
résistance maximale en courant continu à 20°C
|
|
mm2
|
KV
|
KV
|
mm
|
mm
|
mm
|
en kg / km
|
Une
|
Une
|
Pour les véhicules à moteur
|
|
3 fois 35.
|
24
|
12/20
|
5.5
|
2.6
|
52.5
|
3023
|
155
|
185
|
0.52
|
|
3 fois 50.
|
24
|
12/20
|
5.5
|
2.7
|
55.5
|
3891
|
180
|
218
|
0.39
|
|
3 fois 70.
|
24
|
12/20
|
5.5
|
2.8
|
59.3
|
4396
|
223
|
267
|
0.27
|
|
3 fois 95.
|
24
|
12/20
|
5.5
|
3.0
|
63
|
5264
|
271
|
318
|
0.19
|
|
3 fois 120.
|
24
|
12/20
|
5.5
|
3.1
|
66.2
|
6190
|
312
|
363
|
0.15
|
|
3 fois 150.
|
24
|
12/20
|
5.5
|
3.2
|
69.8
|
7240
|
363
|
417
|
0.12
|
|
3 fois 185.
|
24
|
12/20
|
5.5
|
3.3
|
73.7
|
8499
|
404
|
460
|
0.1
|
|
3 fois 240.
|
24
|
12/20
|
5.5
|
3.5
|
78.6
|
10353
|
471
|
531
|
0.08
|
|
3 fois 300.
|
24
|
12/20
|
5.5
|
3.6
|
83.8
|
12328
|
536
|
596
|
0.06
|
|
3 fois 400.
|
24
|
12/20
|
5.5
|
3.8
|
93.6
|
15921
|
630
|
684
|
0.05
|
Épreuves de câbles à tension moyenne isolés XLPE
|
Tests de routine:
|
Épreuves par échantillon:
|
Tests de type:
|
|
Ces essais non destructifs sont normalement effectués sur toutes les longueurs fabriquées.
- Résistance du conducteur
- Essai d'étincelle sur le revêtement
- Tests de tension sur gaine
- Testez la tension de courant continu sur la couverture.
|
Ces essais potentiellement destructeurs sont normalement effectués à chaque série de production.
- Examen du conducteur et de ses dimensions
- Essai à chaud pour l'isolation XLPE
- Épaisseur de l'isolation et du revêtement
- Un test de tension de 4 heures.
|
Ces essais destructeurs sont normalement effectués en complément des essais précités au début de l'alimentation d'un câble particulier afin de valider sa conception.
- essais de type électrique, y compris le cycle de flexion et de chaleur
- les essais de type non électriques, y compris les propriétés mécaniques après vieillissement et les essais en conditions de feu.
|
Emballage et expédition
Emballage: tambour en bois d'acier, autre selon les besoins; longueur standard de livraison 300 m
|
Détails de l' emballage:
|
Livraison:
|
|
|
|
|
|
Barres en acier et en bois
|

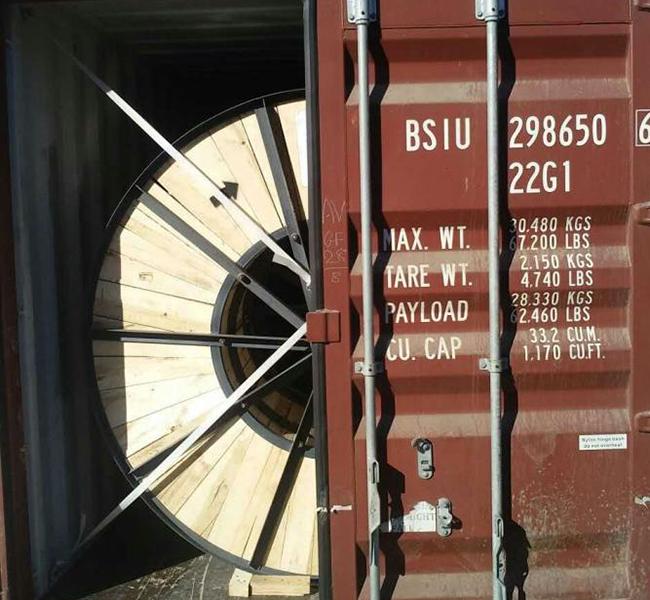

Tambour de câble dans le conteneur
|
expédié dans les 15 jours suivant le paiement
|
Données du tambour de câble
|
TABONNES à câble
|
D1=Diamètre de la bride ((mm)
|
W = largeur utile (mm)
|
D2=Diamètre du baril ((mm)
|
|
|
1000
|
700
|
500
|
|
1100
|
700
|
550
|
|
1200
|
700
|
600
|
|
1400
|
750
|
710
|
|
1600
|
900
|
900
|
|
1800
|
1120
|
1000
|
|
2400
|
1150
|
1300
|
Port de livraison:
|
|
|
|
|
Port de Shenzhen
|
Port de Hong Kong
|
Port de Guangzhou
|
Notre production en chiffres
|
|
|
● La production de câbles a commencé en 1983.
● 35 ans d'expérience dans la fabrication de câbles
● Ventes en 2016 d'environ 500 millions de dollars
● 100 000 m2Zones de production
● 350 employés bien entraînés
● Exporté dans plus de 22 pays
● 2 Fabrication
● 1 centre de recherche et développement
|
● 200 ensembles d'équipements de test
● 100 points d'essai
● 8 ateliers
● 40 machines à tirer du fil
● 10 machines de groupage
● 28 Système d'extrudeuse
● 42 machines à filtrage
● 10 machines à tresser
|
Le câble Shenzhen chengtiantai exploite des systèmes de gestion certifiés conformes à:
|
|
Certificat
|
Les informations
|
|
|
La norme ISO 9001 déclare:2008
Systèmes de gestion de la qualité
|
Certificat ISO 9001:2008
- Le développement de l'industrie du câble à Shenzhen Chengtiantai Co.Ltd. ;
Certifié par Guangdong Quality Testing CTC Certification Co.Ltd.
Valide jusqu'au 13 janvier 2019
|
|
|
La norme ISO 14001 est la suivante:2004
Systèmes de gestion environnementale
|
Certificat ISO 14001:2004
- Le développement de l'industrie du câble à Shenzhen Chengtiantai Co.Ltd. ;
Certifié par Guangdong Quality Testing CTC Certification Co.Ltd.
Valide jusqu'au 13 janvier 2019
|
|
|
La norme OHSAS 18001 est la suivante:2007
Spécification d'évaluation des systèmes de gestion de la santé et de la sécurité au travailsystèmes de gestion environnementale
|
Certificat OHSAS 18001:2007
- Le développement de l'industrie du câble à Shenzhen Chengtiantai Co.Ltd. ;
Certifié par Guangdong Quality Testing CTC Certification Co.Ltd.
Valide jusqu'au 13 janvier 2019
|

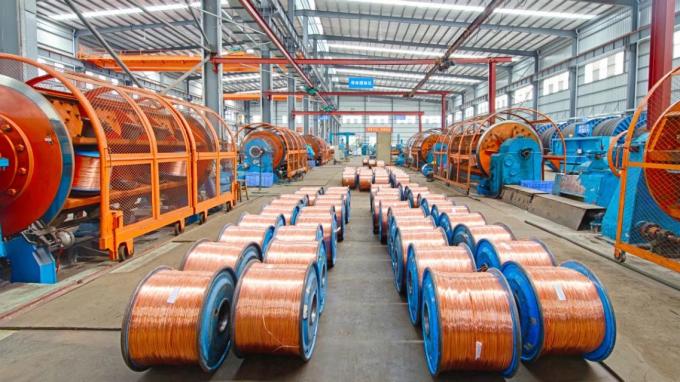

Processus de fabrication du câble électrique à tension moyenne
|
|
|
|
|
1. une tige de cuivre
|
2. dessin de fil
|
3. enfilage de fil
|
|
|
|
|
|
4- Isolation par triple extrusion
|
5.Processus de sélection
|
6. revêtement extérieur
|
|
|
|
|
|
7Marquage de la gaine
|
8- Je fais mes bagages.
|
9- Inspection de décharge partielle
|

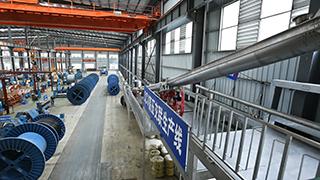

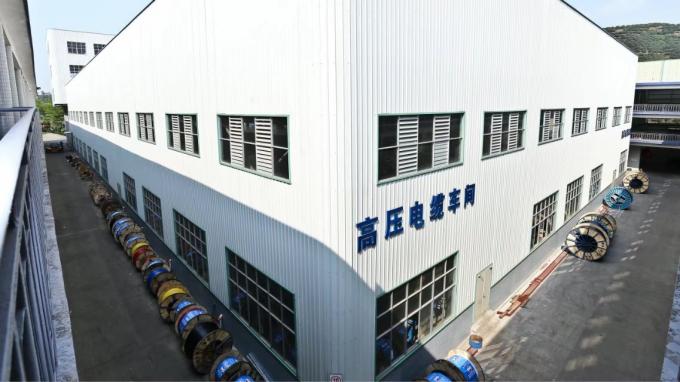

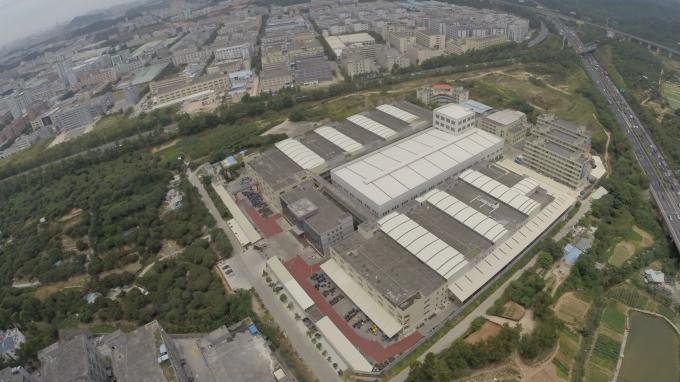

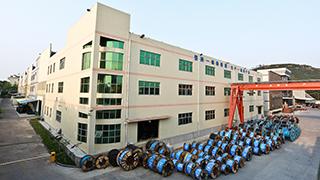

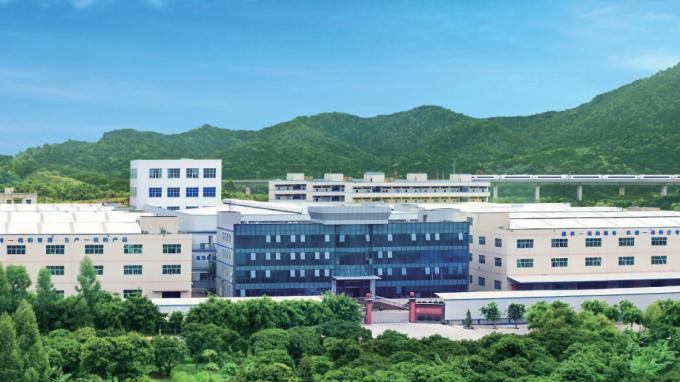

Quel bon plan sur notre usine de fabrication
Il est situé à: Chengtiantai Industrial Park, Guangming New District, Shenzhen P. R. China 518106
|
|
|
Paramètres d'ordre recommandés
|
- Je ne sais pas.
|
|
Pour un devis rapide / fournitures s'il vous plaît assurez-vous que vos demandes et vos commandes sont
sécuriser les données suivantes:
1 - Norme internationale ou spéciale (ou utilisation précise du câble).
2 - Tension nominale.
3 - Conducteurs en cuivre ou en aluminium.
4 - Taille de chaque conducteur.
5 - Matériau isolant: XLPE ou autres.
6 - Nombre et identification des conducteurs.
7 - Autres exigences.
8 - Emballage.
9 - Délai de livraison requis.
10 - Validité requise.
|
Si tout cela semble un peu trop technique pour vous, alors pourquoi ne pas nous contacter.
Nous sommes heureux de vous aider à identifier les meilleurs produits pour votre application spécifique et de répondre à toutes vos questions.
Tél.: +86 755 6114 5028
Fax: +86 755 61137976
Le courrier électronique: cttcable@hotmail.com
Le siège social est situé à Chengtiantai Industrial Park, Lisonglang community, Gongming office, Guangming district, Shenzhen P.R. China 518106
|
Soutien aux ventes
n'avez pas trouvé ce que vous cherchiez. contactez notre directeur commercial yanlinck@gmail.com.S'il vous plaît fournir vos coordonnées afin que nous puissions vous contacter rapidement pour vous aider avec votre demande.
La garantie
Pour une période commençant à la date d'expédition des marchandises à l'acheteur et se poursuivant pendant une période de 12 mois par la suite.
Votre message doit contenir entre 20 et 3 000 caractères!
